1. Определение свободного фланца

Свободный фланец — это фланец, который не приварен непосредственно к трубе, а соединен с концом трубы через внешний воротник. Такая конструкция фланца не обеспечивает его полного герметичного соединения с трубой, что обеспечивает некоторую свободу движения после установки трубы.

2. Конструкция свободного фланца

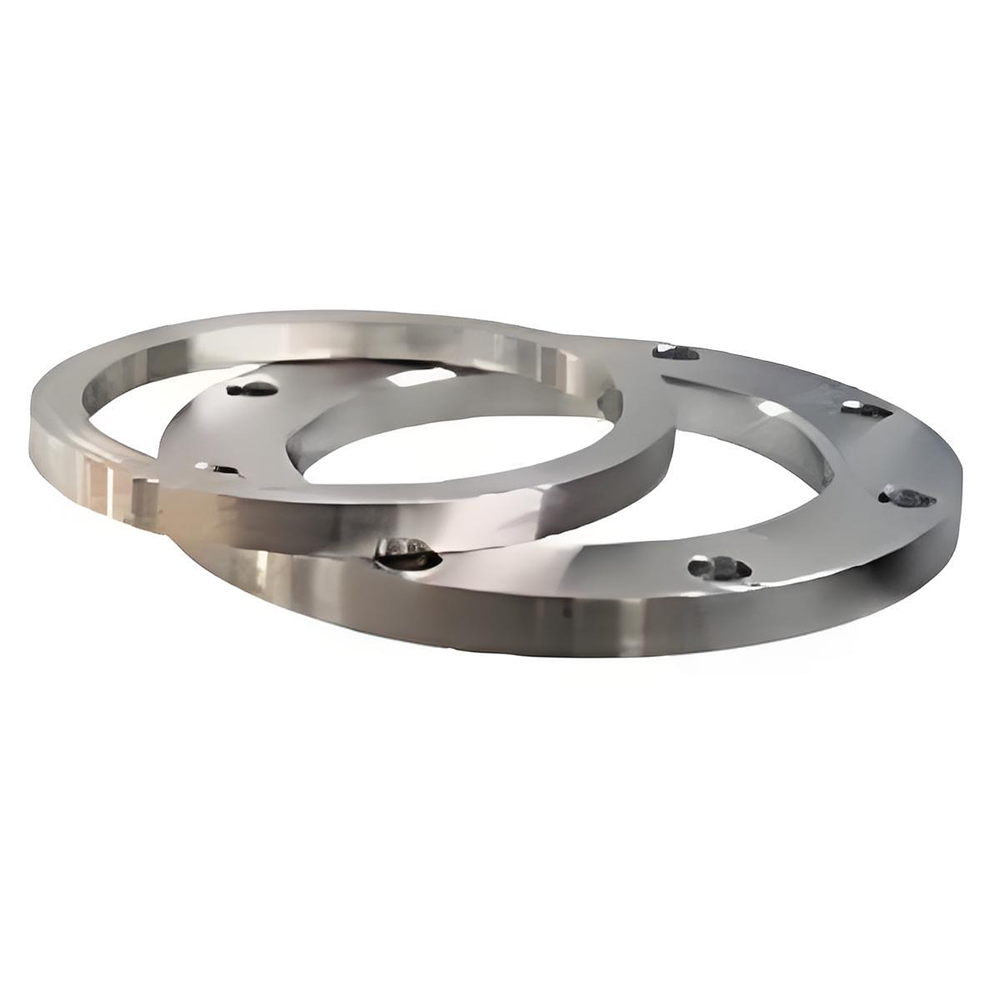

Накидной фланец состоит из двух основных частей:

Свободный фланец: это деталь, которая соединяет трубу и другое оборудование, обычно с внешней резьбой или отверстиями для соответствия трубе или другим фланцам.

Свободное кольцо: Внутреннее кольцо представляет собой кольцевой компонент, который может свободно вращаться или скользить, посредством которого свободный фланец соединяется с концом трубы.

Конструкция свободного фланца обычно включает:

Фланец: Обычно имеет стандартные фланцевые отверстия для болтовых соединений.

Уплотнительная поверхность: Уплотнительная поверхность, соприкасающаяся с трубой, обеспечивает герметичность фланцевого соединения.

Воротник: внутреннюю часть воротника можно ослабить или переместить по мере необходимости.

3. Технические параметры

4. Преимущества свободного фланца

Простота установки и демонтажа: свободный фланец не нужно приваривать непосредственно к трубе, а присоединяется через воротник, что делает монтаж и демонтаж более удобными.

Подходит для ситуаций, когда требуется осмотр или очистка: свободные фланцы можно быстро разобрать, что облегчает очистку, осмотр и обслуживание трубопроводной системы.

Уменьшение концентрации напряжений: поскольку свободный фланец не полностью закреплен на трубе, он может эффективно уменьшить концентрацию напряжений, вызванную такими факторами, как разница температур и изменение давления.

Гибкость: конструкция свободного фланца может адаптироваться к некоторым системам трубопроводов, требующим гибкой координации, и может регулироваться в соответствии с изменениями в трубопроводе.

5. Применение свободного фланца

Свободные фланцы очень полезны в некоторых специальных трубопроводных системах, особенно там, где требуется регулярное техническое обслуживание или осмотр. Распространенные сценарии применения включают в себя:

Теплообменное оборудование: например, во время обслуживания теплообменников свободные фланцы можно легко снять для внутренней очистки и осмотра.

Подключение трубопроводного оборудования: подходит для некоторых трубопроводных систем с более гибкими требованиями к подключению, например, для трубопроводов природного газа, нефти, химических веществ и т. д.

В системах, требующих частой разборки, например, системах подачи жидкости, системах подачи газа и т. д., свободные фланцы могут значительно упростить процесс разборки и повысить эффективность работы.

6. Материал свободного фланца

Материал свободного фланца обычно выбирается в зависимости от давления, температуры и типа среды, которым подвергается трубопровод. К распространенным материалам относятся:

Углеродистая сталь: подходит для общих трубных соединений, обладает хорошей прочностью и долговечностью.

Нержавеющая сталь: используется в средах с высокими требованиями к коррозионной стойкости, например, в химической, пищевой и фармацевтической промышленности.

Легированная сталь: используется в условиях высоких температур, высокого давления или специальных сред, обладает повышенной стойкостью к температурам и давлению.

7. Установка свободного фланца

Монтаж свободных фланцев обычно проще, чем монтаж приварных фланцев. Этапы установки включают в себя:

Подготовьте концы труб: убедитесь, что концы труб чистые и аккуратные, а уплотнительные поверхности не имеют мусора или дефектов.

Соответствие свободных фланцев трубам: выберите подходящий свободный фланец в соответствии с размером трубы.

Установите воротник: вставьте внутренний воротник в конец трубы, убедившись, что воротник надежно соединен с фланцем.

Затяните болты: используйте болты для соединения свободного фланца с другими фланцами и затяните болты, чтобы обеспечить герметичность.

8. Меры предосторожности при свободном фланце

Проверка на герметичность: После установки свободного фланца необходимо проверить фланцевое соединение на герметичность, чтобы убедиться в отсутствии утечек.

Высокая термостойкость и коррозионная стойкость: выбирайте свободный фланец, изготовленный из подходящего материала, чтобы он мог выдерживать температуру и химические среды в трубопроводе.

Предотвращение ослабления: хотя конструкция со свободным фланцем допускает определенное перемещение, болты следует надежно зафиксировать во время установки, чтобы предотвратить ослабление под воздействием внешних сил.

9. Резюме:

Уникальная конструкция свободного фланца делает трубное соединение более гибким и удобным и особенно подходит для случаев, когда требуется частая разборка, осмотр, очистка или техническое обслуживание. В зависимости от различных отраслей промышленности и условий эксплуатации можно выбрать свободные фланцы с различными техническими характеристиками и из разных материалов, чтобы удовлетворить требования к соединениям трубопроводной системы.
